Grupo gerador a gás de 250 kW acionado por Cummins

Genset Model: U1C250-G
Continuous Power: 250kW
Frequency: 50Hz
Speed: 1500RPM
Voltage: 400/230V
Fuel Gas: Natural Gas

Detalhes do Produto

Condições de Operação do Grupo Gerador:

Condições de Operação Aceitáveis:	Condições de Operação Normais:
Temperatura ambiente: -10℃~+40℃	O grupo gerador pode operar na potência nominal sob as seguintes condições:
(Necessário anticongelante ou água quente para temperaturas abaixo de -20℃)	Pressão Atmosférica: 100kPa
Umidade relativa: <90% (20℃)	Temp. Ambiente: 20℃
Altitude: ≤500m	Umidade Relativa: 30%
Gás Aplicado: Gás natural
Pressão de Gás Combustível Aceitável: 2~15kPa,Teor deCH₄ ≥85%
O gás não deve conter água livre ou materiais livres (o tamanho das impurezas deve ser inferior a 5μm).
Teor de H₂S ≤200mg/Nm³ (preferencialmente inferior a 100ppm),NH₃teor ≤20mg/Nm³
Teor de impurezas≤30mg/Nm³, tamanho≤5μm, Teor de água≤40g/Nm³, sem água livre

Especificações do grupo gerador

Dados do Grupo Gerador a Gás
Modelo do grupo gerador	U1C250-G
Potência Contínua	250kW/313kVA
Tipo de Saída	Trifásico a 4 Fios
Saída de Tensão	400/230V
Corrente Máxima	451 Amperes
Fator de Potência Cos φ	0.8 indutivo
Frequência (Hz)	50
Velocidade Nominal (RPM)	1500
Eficiência Elétrica do Grupo Gerador a Gás	34.5%
Regulação de Tensão Estabilizada	≤±1.5%
Regulação de Tensão Instantânea	≤±20%
Tempo de Recuperação de Tensão (s)	≤1
Taxa de Flutuação de Tensão	≤1%
Taxa de Distorção da Onda de Tensão	≤5%
Regulação de Frequência Estabilizada	≤1% (ajustável)
Regulação de Frequência Instantânea	-10%~12%
Tempo de Recuperação de Frequência (s)	≤7
Taxa de Flutuação de Frequência	≤1%
Classe de Isolação do Gerador	H
Peso Líquido, Tipo Aberto	4150kg
Dimensões, Tipo Aberto	435016202120mm

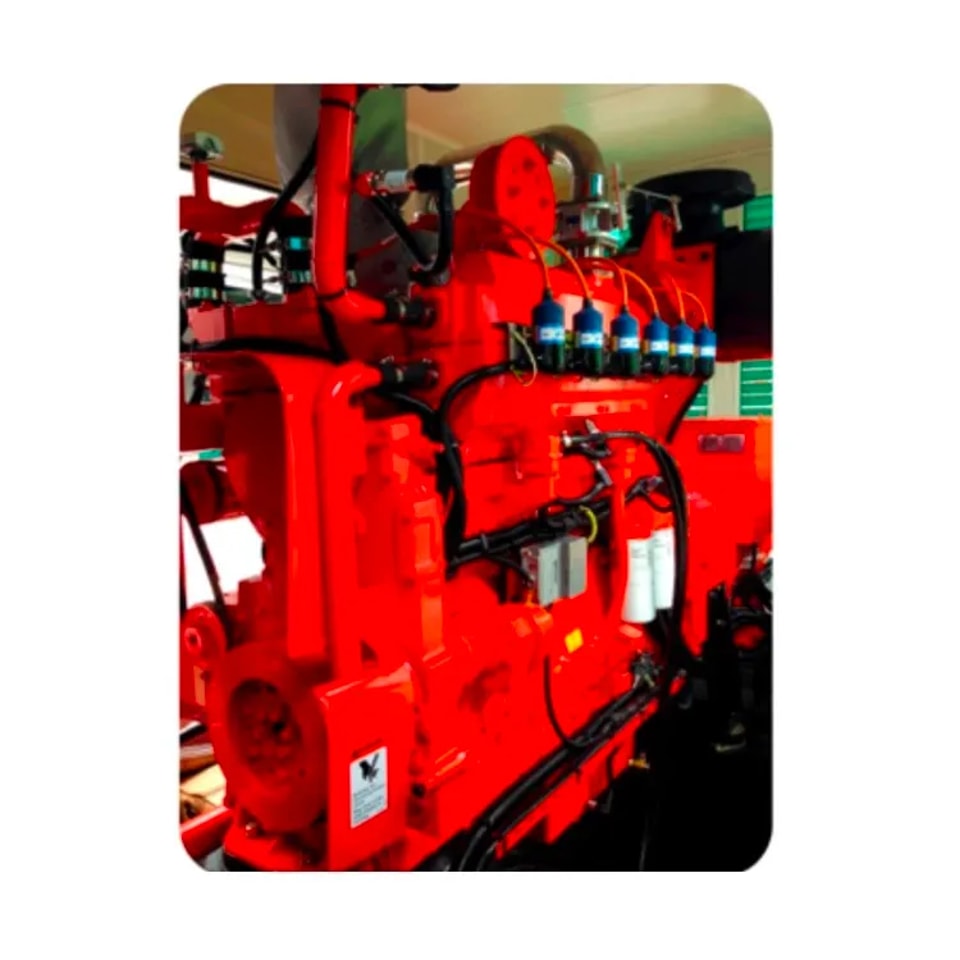

Dados do Motor a Gás
Modelo	GKTA19
Marca	U1-Cummins
Tipo	4 tempos, refrigeração a água, camisa de cilindro úmida, sistema de ignição eletrônica, combustão de mistura perfeita pré-misturada
Potência do Motor (kWm)	336
Cilindros e Disposição	6 em linha
Diâmetro*Curso (mm)	159*159
Cilindrada (L)	18.9
Taxa de compressão	11.5:1
Velocidade (RPM)	1500
Aspiração	Intercooler e Turboalimentado
Método de Resfriamento	Arrefecimento a água por radiador com ventilador
Tipo de Regulador (tipo de regulação de velocidade)	Regulação eletrônica, Huegli Tech, Suíça
Misturador de Gás	Misturador Huegli RM-25, DN65, controle automático da relação de combustível
Válvulas de Gás	2 de admissão e 2 de escape por cilindro
Pressão de Entrada de Gás	2 a 10kPa
Ponto de Ignição	1-5-3-6-2-4
Controlador de Ignição	Unidade Altronic CD1
Método de Partida	Elétrico, motor de 24V
Consumo de Gás (m³/kWh)	0.27
Velocidade de Marcha Lenta (r/min)	700
Óleo Recomendado	Óleo especial para motores a gás, SAE 15W-40 CF4 ou superior
Consumo de Óleo	≤0,5g/kWh

Dados do Alternador
Modelo	TAL-A46-G
Marca	Leroy Somer
Potência Contínua	260kW
Tensão Nominal (V)	400/230V, CA trifásico
Sistema de Excitação	Sem escovas, autoexcitado
Frequência (Hz)	50
Eficiência	93,2%
Regulação de Tensão	±1%
Classe de Isolação:	Classe H
Classe de Proteção	IP 23
Método de Resfriamento	Resfriamento a ar, autorrejeição de calor
Modo de Regulação de Tensão	Regulador automático de tensão
Em conformidade com as normas internacionais	BS EN 60034 e BS5000, VDE0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359. Outras normas e certificações podem ser consideradas sob consulta

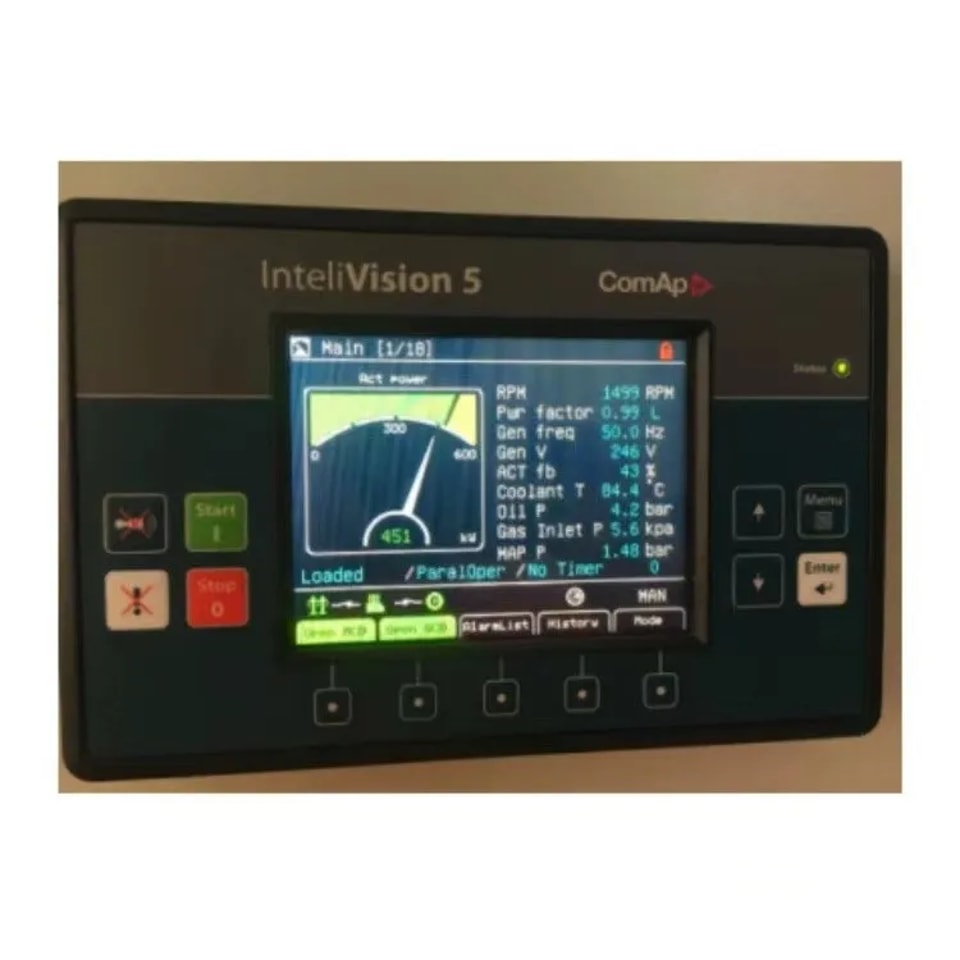

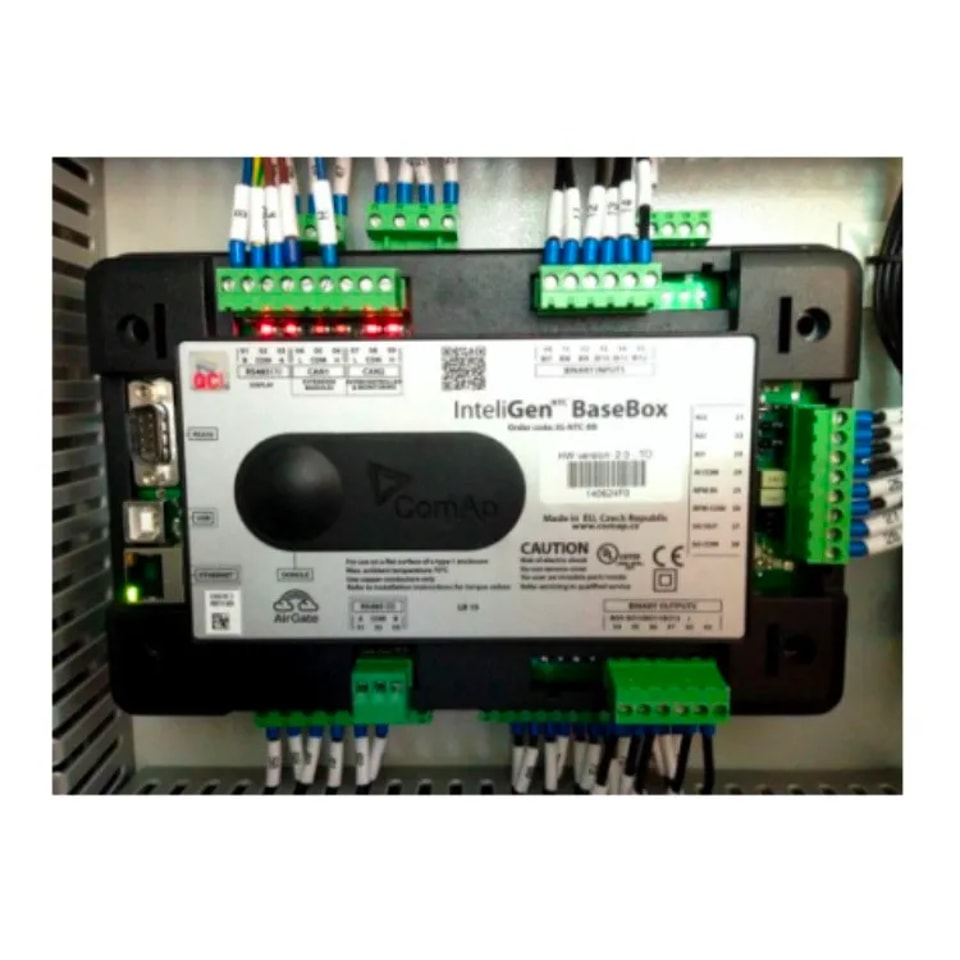

Controlador ComAp IG-NTC-BB+IV5

Âmbito da fornecimento

1	Grupo Gerador a Gás	Grupo gerador a gás de 250kW tipo aberto	√
2	Sistema de Resfriamento	Sistema de recuperação de calor	√
3	Baterias e carregadores	Baterias livres de manutenção e carregador de bateria	√
4	Aquecedores	Aquecedor de óleo e aquecedor de líquido de arrefecimento	√
5	Trem de Válvulas de Gás	Válvula manual de gás	√
		Válvula solenoide da Itália	√
		Chama de gás	√
		Válvula de pressão zero	√
6	Sistema de Mistura	Misturador de gás HUEGLI com atuador MOTORTECH	√
7	Sistema de Ignição	Sistema de ignição ALTRONIC	√
8	Sistema Regulador	Regulador eletrônico HUEGLI da Suíça	√
9	Peças de Consumo	Um conjunto de peças de consumo (velas de ignição, filtro de óleo, filtro de água)	√
10	Silenciador e Cotovelos	Para gerador de tipo aberto	√
11	Documentos	Catálogos de peças, manual de operação e manutenção do grupo gerador	√
		Manual de operação e manutenção do alternador	√
		Manual de operação e manutenção do controlador	√
