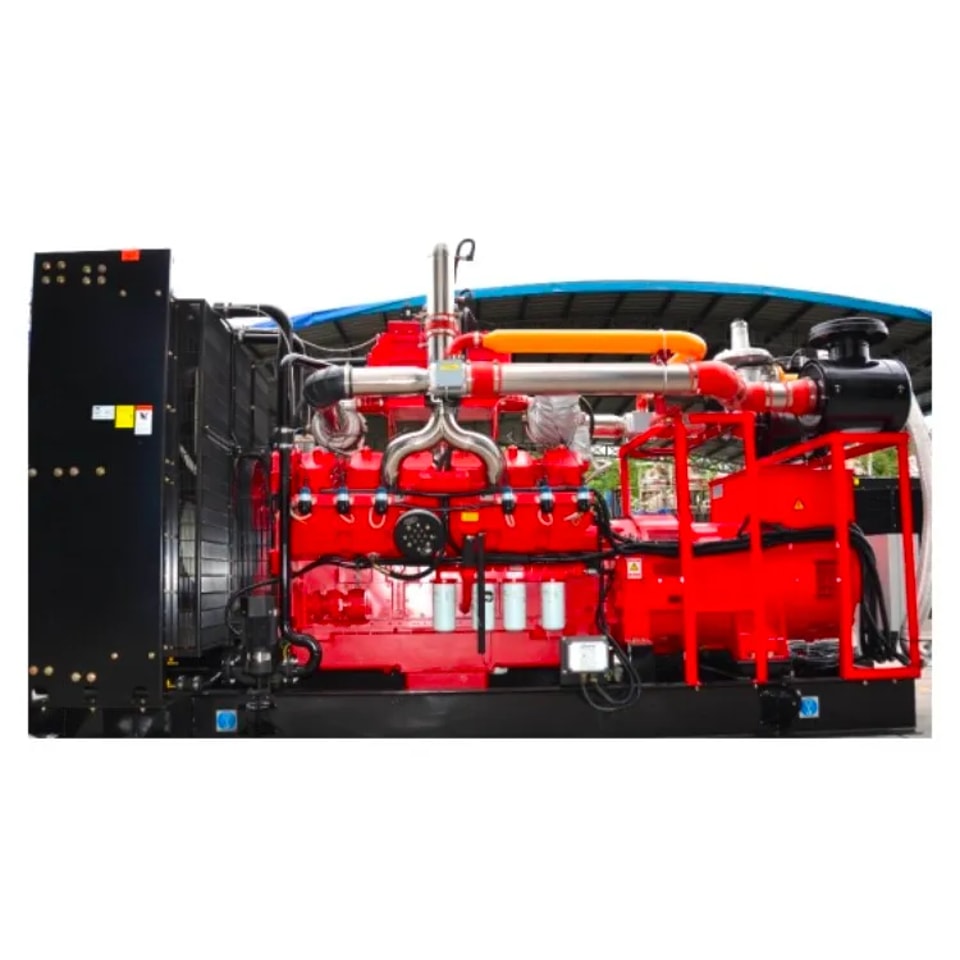

grupo gerador a gás de 500 kW alimentado por Cummins
Genset Model: U1C500-G Continuous Power: 500kW Frequency: 50Hz Speed: 1500RPM Voltage: 400/230V Fuel Gas: Natural Gas
| Condições de Operação Aceitáveis: |
| Temperatura ambiente: -10℃~+40℃ |
| (Necessário anticongelante ou água quente para temperaturas abaixo de -20℃) |
| Umidade relativa: <90% (20℃) |
| Altitude: ≤500m |
| Gás Aplicado: Gás natural |
| Pressão de gás combustível aceitável: 10~20kPa,Teor deCH₄ ≥85% |
| O gás não deve conter água livre ou materiais livres (o tamanho das impurezas deve ser inferior a 5μm). |
| Dados do Grupo Gerador a Gás | |
|---|---|
| Modelo do grupo gerador | U1C500-G |
| Potência Contínua | 500kW/625kVA |
| Tipo de Saída | Trifásico a 4 Fios |
| Saída de Tensão | 400/230V |
| Fator de Potência Cos φ | 0.8 indutivo |
| Frequência (Hz) | 50 |
| Velocidade Nominal (RPM) | 1500 |
| Eficiência Elétrica do Grupo Gerador a Gás | 35% |
| Regulação de Tensão Estabilizada | ≤±1.5% |
| Regulação de Tensão Instantânea | ≤±20% |
| Tempo de Recuperação de Tensão (s) | ≤1 |
| Taxa de Flutuação de Tensão | ≤1% |
| Taxa de Distorção da Onda de Tensão | ≤5% |
| Regulação de Frequência Estabilizada | ≤1% (ajustável) |
| Regulação de Frequência Instantânea | -10%~12% |
| Taxa de Flutuação de Frequência | ≤1% |
| Classe de Isolação do Gerador | H |
| Peso Líquido, Tipo Aberto | 7510kg |
| Dimensões, Tipo Aberto | 5000*1800*2570mm |
| Dados do Motor a Gás | |
|---|---|
| Modelo | GKT38 |
| Marca | U1-Cummins |
| Tipo | 4 tempos, refrigeração a água, camisa de cilindro úmida, sistema de ignição eletrônica, combustão de mistura perfeita pré-misturada |
| Potência do Motor (kWm) | 570 |
| Cilindros e Disposição | 12, tipo V |
| Diâmetro*Curso (mm) | 159*159 |
| Cilindrada (L) | 37.8 |
| Taxa de compressão | 11.5:1 |
| Velocidade (RPM) | 1500 |
| Aspiração | Intercooler e Turboalimentado |
| Método de Resfriamento | Arrefecimento a água por radiador com ventilador |
| Tipo de Regulador (tipo de regulação de velocidade) | Regulação eletrônica, Huegli Tech, Suíça |
| Misturador de Gás | Misturador Huegli RM-25, DN80 |
| Ordem de ignição | R1-L6-R6-L1-R5-L2-R2-L5-R3-L4-R4-L3 |
| Válvula borboleta | MOTORTECH |
| Controlador de Ignição | Unidade Altronic CD1 |
| Método de Partida | Elétrico, motor de 24V |
| Consumo de Gás (m³/kWh) | 0.26 |
| Velocidade de Marcha Lenta (r/min) | 700 |
| Óleo Recomendado | SAE 15W-40 CF4 ou superior |
| Consumo de Óleo | ≤0,6g/kWh |
| Dados do Alternador | |
|---|---|
| Modelo | LSA49.3S4A |
| Marca | Leroy Somer |
| Potência Contínua | 260kW/3 fases, 4 fios |
| Tensão Nominal (V) | 380~480V(±0,5%), AC |
| Frequência (Hz) | 50 |
| Eficiência | 95,1% |
| Regulação de Tensão | ±0,5% (ajustável) |
| Classe de Isolação: | Classe H |
| Classe de Proteção | IP 23 |
| Método de Resfriamento | Resfriamento a ar, autorrejeição de calor |
| Modo de Regulação de Tensão | Regulador automático de tensão |
| Em conformidade com as normas internacionais | IEC 60034-1, NEMA MG1.22, ISO 8528/3, CSA, UL 1446, UL 1004B sob consulta, regulamentações marítimas, etc. |
| Controlador ComAp IG-NTC-BB+IV5 | |
|---|---|
|
|

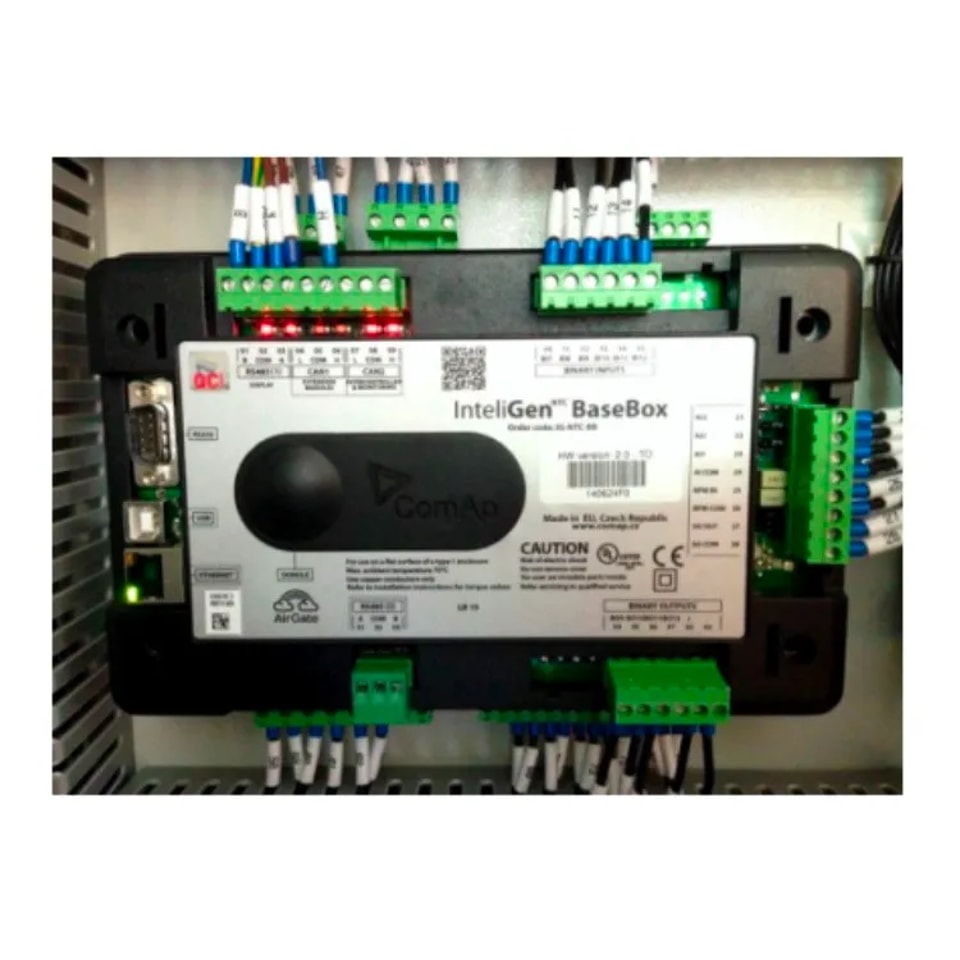

O ComAp InteliGen NTC BaseBox é um controlador abrangente para grupos geradores únicos ou múltiplos operando em modo de espera ou paralelo. A construção modular destacável permite uma instalação fácil com potencial para muitos módulos de extensão diferentes, projetados para atender às necessidades individuais do cliente.

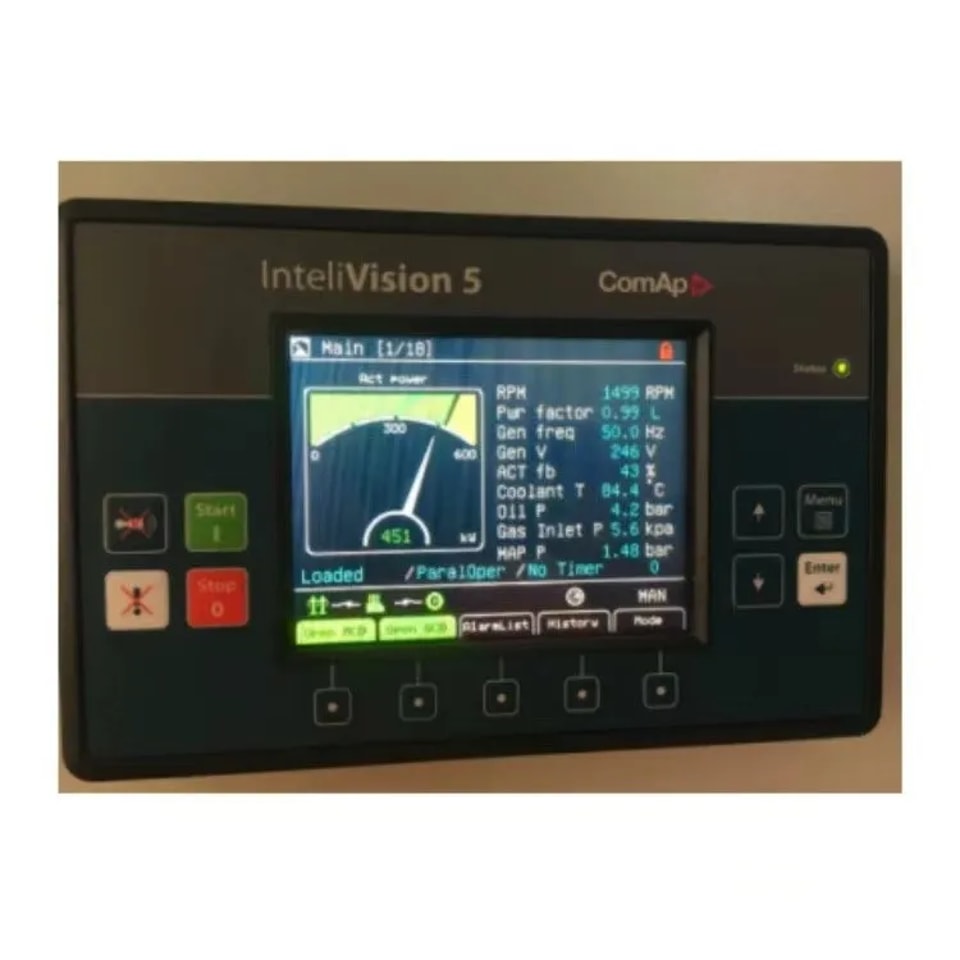

O InteliGen NT BaseBox pode ser conectado à tela InteliVision 5, que é uma tela colorida TFT de 5,7".
Características:
1. Suporte para motores com ECU (J939, Modbus e outras interfaces proprietárias); códigos de alarme exibidos em formato de texto
2. Função AMF (Falha Automática de Rede)
3. Sincronização automática e controle de potência
4. Carga base, Importação/Exportação
5. Peak shaving (Nivelamento de picos)
6. Controle de tensão e FP (AVR)
7. Medição do gerador: U, I, Hz, kW, kVAr, kVA, FP, kWh, kVAhr
8. Medição da rede: U, I, Hz, kW, kVAr, FP
9. Faixas de medição selecionáveis para tensões e correntes AC - 120/277V, 0-1/0-5A 1)
10. Entradas e saídas configuráveis para diversas necessidades do cliente
11. Saídas binárias bipolares - possibilidade de uso
12. BO como interruptor de lado alto (High) ou baixo (Low)
13. Interface RS232/RS485 com suporte a Modbus
14. Suporte a modem Analógico/GSM/ISDN/CDMA
15. Mensagens SMS; interface ECU Modbus
16. Interface RS485 isolada secundária 1)
17. Conexão Ethernet (RJ45) 1)
18. Interface USB 2.0 slave 1)
19. Redundância de controlador
20. Histórico baseado em eventos (até 1000 registros) com
21. Lista de valores armazenados selecionável pelo cliente; RTC; valores estatísticos
22. Funções programáveis de PLC integradas
23. Interface para unidade de display remoto
24. Montagem em trilho DIN; Proteções fixas e configuráveis integradas
25. Proteções integradas de gerador trifásico
26. Proteção contra sobrecorrente IDMT + proteção contra curto-circuito
27. Proteção contra sobrecarga
28. Proteção de potência reversa
29. Corrente de falta à terra instantânea e IDMT
30. Proteções de rede integradas trifásicas (U+f)
31. Proteção de deslocamento de vetor e ROCOF
32. Todas as entradas binárias/analógicas configuráveis para vários tipos de proteção: Apenas Reg. Hist./Apenas Alarme/Alarme+Indicação de Histórico/Aviso/Sem Carga
33. Parada lenta/Abertura do disjuntor e Resfriamento/Desligamento
34. Sobreposição de desligamento/Proteção principal/Falha de sensor
| Painel de Sincronização | |
|---|---|
| Modelo | KD500-SP |
| Capacidade | 1000A |
| Marca do disjuntor de ar | Delixi |
| Controlador | ComAp IG-NT |
Características: 1. Sincronizar automaticamente grupos geradores a gás 2. Descarregar automaticamente o grupo gerador 3. Partida e parada programada do grupo gerador 4. Monitoramento e proteção do grupo gerador 5. Sincronizar grupos geradores com a rede elétrica nacional | |

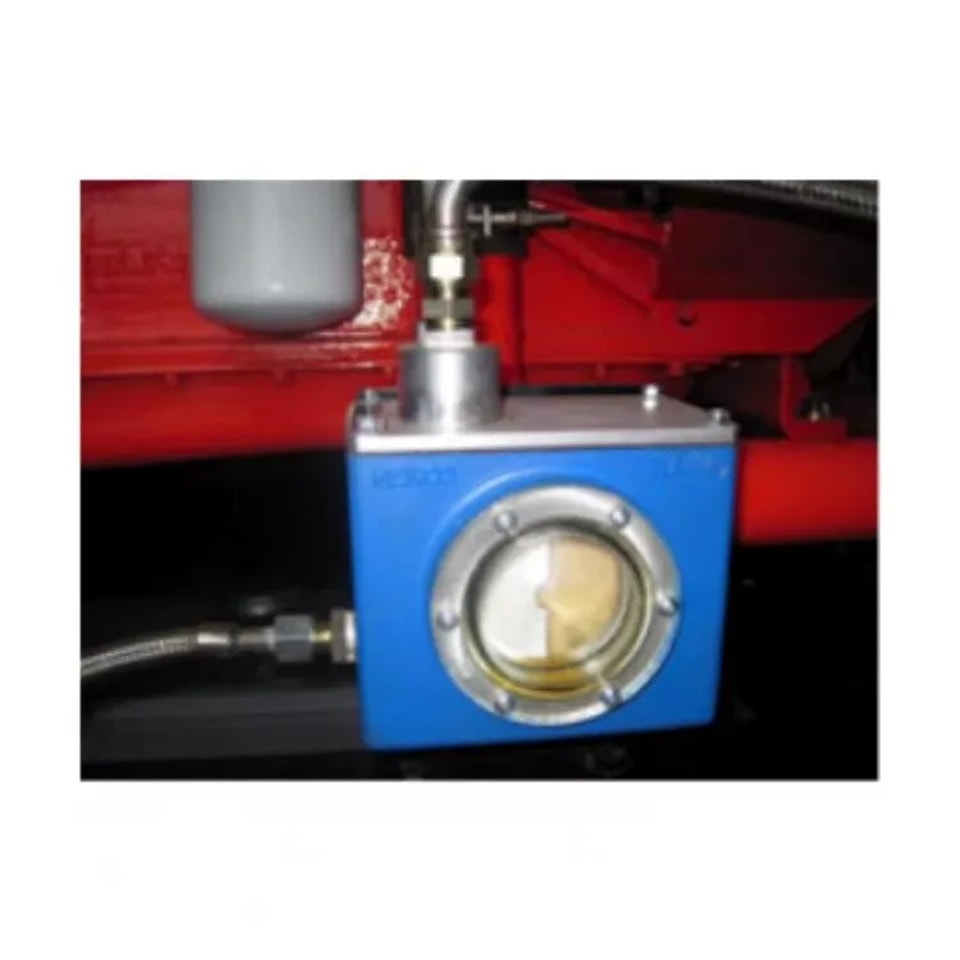

| Enchimento automático de óleo, marca KENCO. (opcional) |
Características: Adicionar automaticamente óleo lubrificante para o grupo gerador a gás |
1. Motor a gás Cummins novo.
2. Alternador Leroy Somer sem escovas novo
3. Controlador automático de grupo gerador, controlador ComAp IG-NTC-BB com tela de exibição IV5
4. Painel de sincronização
5. Válvulas de linha de gás (regulador de gás DUNGS da Alemanha, válvula solenoide, corta-chamas, válvula de esfera).
6. Sistema de controle automático da relação Ar/Combustível.
7. Sistema de resfriamento por radiador
8. Lista de acessórios para cada motor:
| Itens | Quantidade |
|---|---|
| Silenciadores | 2 |
| Cotovelos | 1 conjunto |
| Parafusos e flanges | 1 conjunto |
| Junta de amianto | 1 conjunto |
| Líquido antiferrugem | 1 |
| Baterias de partida do grupo gerador livres de manutenção, carregador de bateria, cabos de bateria | 1 conjunto |
| Caixa de Ferramentas Padrão | 1 |
Lista de documentos: | |
| Manual de Operação do Grupo Gerador, Manual de Manutenção do Grupo Gerador | 1 conjunto |
| Catálogo de Peças do Motor | 1 |
| Manuais do Alternador, Manuais de Manutenção, Catálogo de Peças | 1 conjunto |
| Desenhos de Instalação do Grupo Gerador, Desenhos do Sistema Elétrico | 1 conjunto |
| Instruções do Controlador ComAp IG-NT | 1 |
| Certificado do Motor, Certificado do Alternador, Certificado do Grupo Gerador | 1 |
| Relatórios de teste do grupo gerador | 1 |
